如何為光模塊應用選合適的導熱材料

光模塊是光收發一體模塊的簡稱，是光通信的核心器件，完成對光信號的光-電/電-光轉換，主要由接收和發射兩部分組成，接收部分實現光電轉換，發射部分實現電光轉換。
隨著光通信產品的發展，要求光模塊的速度越來越高（從10GHz到100GHz），體積越來越小。這對光模塊的散熱提出了更為苛刻的需求，即在小封裝和高功率的條件下實現良好的散熱特性。

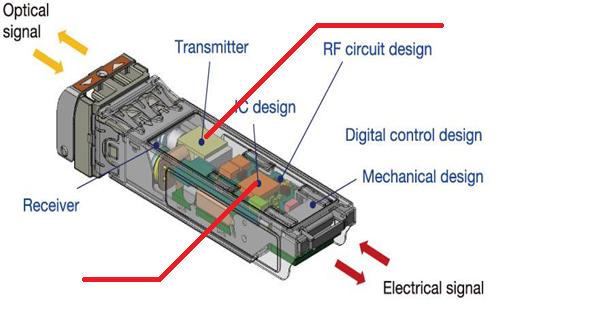

圖1： SFP封裝光模塊結構中需要加強散熱的核心部件

上圖是SFP封裝光模塊結構中需要加強散熱的核心部件，從圖中可以看出需要散熱是發射部分。主要原理是輸入一定碼率的電信號經內部的驅動芯片處理后，驅動半導體激光器(LD)或發光二極管(LED)發射出相應速率的調制光信號，其內部帶有光功率自動控制電路(APC)，使輸出的光信號功率保持穩定。而半導體激光器或發光二極管功率較大，是光模塊的主要熱源。

為了確保光模塊的散熱問題，除了整體的設計工藝外，導熱材料的選取也是極其重要的因素。光模塊對其使用的導熱材料有如下要求：低熱阻，質地柔軟易于壓縮，材料無硅油或硅油溢出率低。

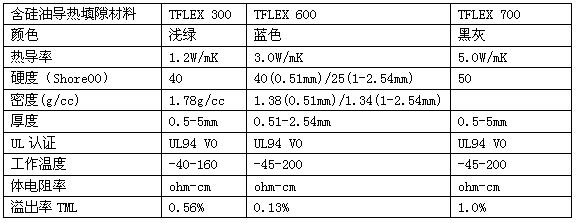

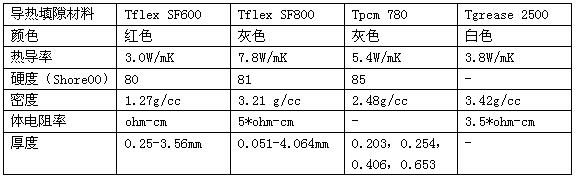

針對光模塊以上的散熱需求，瑞捷科技推出的導熱填隙材料以其良好的順從性（即在50psi壓力下，可獲60%的壓縮變形率，1-6W/mK熱傳導率范圍，厚度從0.25mm到5.08mm），減少了器件上的壓力，為產品設計的導熱要求提供高可靠保障。萊爾德導熱填隙材料又有無硅油和含硅油之分，下面通過兩個表格來對比下這兩種類型的不同型號的產品。
