均熱板散熱原理

均熱板散熱原理

  而對于均熱板散熱來說，這就要簡單得多。

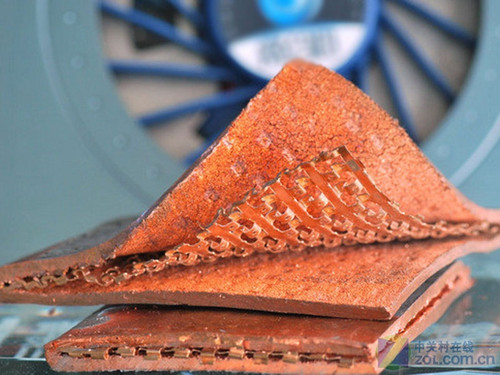

被拆解的均熱板

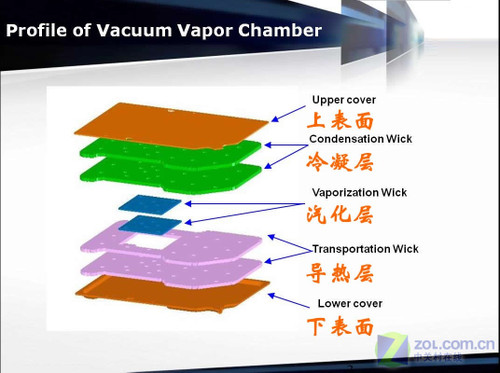

均熱板的物理結構共分為5個技術層和8個物理層，由上至下分別為上表面、冷凝層、汽化層、導熱層和下表面，其中冷凝層、汽化層和導熱層分別為2層。

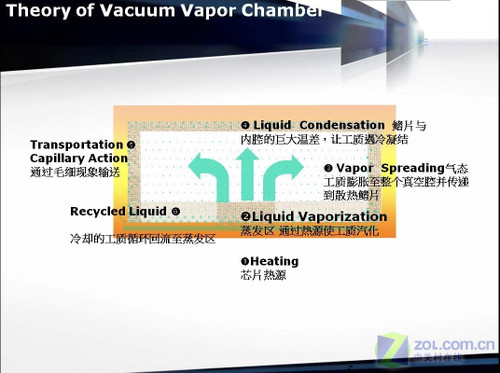

均熱板的物理結構共分為5個技術層和8個物理層，由上至下分別為上表面、冷凝層、汽化層、導熱層和下表面，其中冷凝層、汽化層和導熱層分別為2層。而從原理來看，可能我們會發現，均熱板的散熱原理，與熱管散熱原理基本一致，同樣是從吸熱底吸收熱量一直到冷凝液散熱冷凝，然后回流，重新蒸發、回流反復循環?？此埔粯樱菍嶋H上也有著很大的區別，如果形象一點說，均熱板其實是由超多個毛細熱管組成（當然只是這個是比較容易理解的說法），進行散熱，并且蒸發、回流整個過程和路程非常短，因此受到重力影響也就相對較小。所以對于均熱板散熱顯卡來說，就沒有過多方向性的要求。
